電氣作業人員都知道，在變配電運行，高低壓配電系統，高壓控制柜，低壓控制柜等等方面都離不開電壓互感器和電流互感器，關于電壓互感器和電流互感器的基本原理，你了解多少？為什么電壓互感器不允許短路？電流互感器不允許開路？多少電氣人都說不清楚的，這是在電氣作業中經常都會遇到的。那么電壓互感器和電流互感器在作用原理上有哪些區別呢，今天小編給大家科普科普。

陜西斷路器

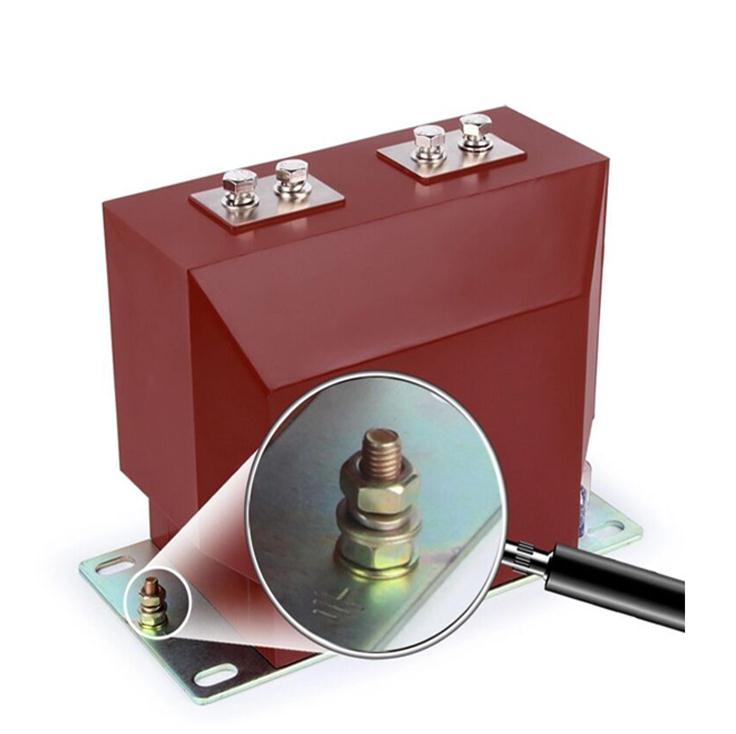

（1）互感器的原理

互感器是一種測量設備，分為電壓互感器和電流互感器，互感器的原理和變壓器類似！

（2）使用互感器的原因

1. 為了將測量回路和高壓電網隔離開，保障電力人員的安全！

2. 可以使用小量程電流來測量大電流，使用低量程電壓來測量高電壓！

備注：電流互感器的副邊電流為5A或1A，電壓互感器的副邊電壓為100V

（3）互感器的用途

1. 用于電路或配電柜的測量

2. 用于電路的保護（參與各種繼電保護等）

（4）電流互感器

簡稱CT，在最新的國標中用TA表示。

1. 電流互感器的作用

（1）將很大的一次電流轉變?yōu)闃?biāo)準的5A。

（2）為測量裝置和繼電保護的線圈提供電流。

（3）對一次設備和二次設備進行隔離。

2. 電流互感器的工作原理和測量精度

3. 電流互感器的特點：

（1）一次繞組串聯在電路中，并且匝數很少，所以一次繞組中的電流完全取決與被測電路的負荷電流，而與二次電流的大小無關。

（2）電流互感器二次繞組所接儀表的電流線圈阻抗很小，所以在正常的情況下，電流互感器在近乎短路的狀態下運行。

4. 電流互感器使用注意事項;

(1）為了安全起見，電流互感器的二次側必須可靠接地，以防由于絕緣破裂后，一次側高壓傳到二次側，發生人身事故：

(2）一次側串聯在電路中，二次側的繼電器或者測量儀表串聯。

(3）接線時候要注意極性，電流互感器一二次側的極性端子，都用字母表示極性

(4）電流互感器的二次側絕對不允許開路。

（5）電壓互感器

簡稱PT，在新國標中也簡稱TV（不常用）

1. 電壓互感器的作用

(1）把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。

(2）使用電壓互感器可以將高電壓與電氣工作人員隔離。

2. 電壓互感器的工作原理和測量精度

3. 電壓互感器使用注意事項：

(1）為了安全起見，電壓互感器的二次側必須要可靠接地！防止高壓竄如二次側危害人身及設備安全。

(2）接線時候要注意一二次側的接線端子的極性，以保證測量的準確性。

(3）一次側需并聯在電路中，通常電壓互感器的一二側都應裝熔斷器作短路保護。

(4）電壓互感器二次側不允許短路，否則會產生很大的短路電流（需要加裝熔斷器作短路保護）

（6）電壓互感器和電流互感器在作用原理上的區別

1. 電流互感器二次可以短路，但不得開路；電壓互感器二次可以開路，但不得短路；

2. 相對于二次側的負荷來說，電壓互感器的一次內阻抗較小以至可以忽略，可以認為電壓互感器是一個電壓源；而電流互感器的一次卻內阻很大，以至可以認為是一個內阻無窮大的電流源。

3. 電壓互感器正常工作時候的磁通密度接近飽和值，故障時磁通密度下降；電流互感器正常工作時磁通密度很低，而短路時由于一次側短路電流變得很大，使磁通密度大大增加，有時甚至遠遠超過飽和值。
