斷路器是低壓配電系統中重要的保護電器，在低壓交、直流配電電路中可作為不頻繁接通和斷開電路之用，并作為過載和短路保護作用。低壓斷路器的結構包括觸頭系統、滅弧裝置、操動機構和各種保護裝置。今天小編就給大家分享一些關于斷路器的常見技術問題與解析。

（1）負荷開關和隔離刀閘的主要功能區別是什么？

二者都是一種隔離器。

負荷開關帶有滅弧裝置，可以帶負荷分斷回路的正常電流，在規定時間內能承載一定的短路電流Icw。而隔離刀閘沒有滅弧裝置，僅能分斷很小的回路電流，只起電源隔離作用。

（2）如何理解斷路器的極限短路分斷能力、運行短路分斷能力和短時耐受電流？

極限短路分斷能力（Icu），是指在一定的試驗參數（電壓、短路電流、功率因數）條件下，經一定的試驗程序，能夠接通、分斷的短路電流，經此通斷后，不再繼續承載其額定電流的分斷能力。它的試驗程序為 O—t—CO，“O”為分斷，“t”為間歇時間，一般為3min，“CO”表示接通后立即分斷。

運行短路分斷能力（Ics），是指在一定的試驗參數（電壓、短路電流和功率因數）條件下，經一定的試驗程序，能夠接通、分斷的短路電流，經此通斷后，還要繼續承載其額定電流的分斷能力，它的試驗程序為 O—t—CO— t—CO，“O”為分斷，“t”為間歇時間，一般為3min，“CO”表示接通后立即分斷。

短時耐受電流（Icw），是指在一定的電壓、短路電流、功率因數下，耐受0.05、0.1、0.25、0.5或1s而斷路器不允許脫扣的能力，Icw是在短延時脫扣時，對斷路器的電動穩定性和熱穩定性的考核指標，它是針對B類斷路器的。

在選擇斷路器時依據的一個重要原則是斷路器的短路分斷能力≥線路的預期短路電流，這個斷路器的短路分斷能力通常是指它的極限短路分斷能力。

（3）對于Icu和Ics 的正確認識：是不是Ics=100%Icu就是最好？

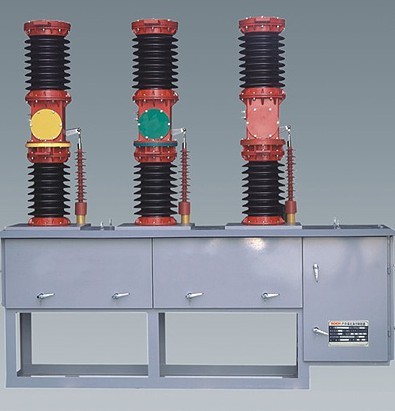

陜西斷路器

具有三段保護的框架斷路器偏重于它的運行短路電流分斷能力值，而大量使用在分支回路的塑殼斷路器要確保其具有足夠大的極限短路電流分斷能力值。對此的正確理解是：主干線切除故障電流后，主干線的停電會影響一大片用戶， 所以發生短路故障時要求其能夠承受至少連續兩次分、合閘，而且要求主干線的斷路器能夠承載一段時間的短路電流耐受能力。這樣的要求是為了確保大范圍停電的局面所產生的后果能夠被控制在最小的程度。而在支路上，分斷短路電流后，即使停電，其影響也不大，不一定要求其連續分、合閘。因此在這種情況下，Ics并不一定是衡量其保護能力的標準。所以兩種位置的斷路器對Ics占Icu的百分比的要求是不一樣的。一般情況下，框架式斷路器最小允許Ics=50% Icu，而塑殼式斷路器最小允許Ics=25% Icu.。綜上所述，斷路器應用的設計人員選擇斷路器時以斷路器的運行短路分斷能力作為判斷某種斷路器是否合格的認識是一種誤解。

（4）什么是額定短路接通能力？

根據國標GB14048.2中短路特性中規定：額定短路接通能力是由具體產品標準或制造廠規定的，在規定的電壓、額定頻率以及一定的功率因素（或時間常數）下斷路器能夠接通的電流值，用最大預期電流峰值表示。

對于交流斷路器的額定短路接通能力，應不小于下表所列額定短路分斷能力和系數N的乘積。

對于直流，假定穩態短路電流是常數，斷路器的額定短路接通能力應不小于額定短路分斷能力。

額定短路接通能力就是斷路器在相應于電源電壓為額定工作電壓的105％時能夠接通的電流。

額定短路分斷能力（Icn）應采用Icu ，Ics 表示。

（5）斷路器的額定絕緣電壓是如何規定的？

電器的額定絕緣電壓與介電性能試驗電壓、爬電距離等有關，在任何情況下額定工作電壓的最大值不應超過額定絕緣電壓值。GB14048.1中，若電器沒有明確規定額定絕緣電壓，則規定工作電壓的最大值可認為是其額定絕緣電壓。

（6）什么是斷路器的分斷時間？

分斷時間＝燃弧時間＋斷開時間

斷開時間：從斷開操作開始瞬間到所有極的弧觸頭都分開瞬間為止的時間間隔。

燃弧時間：從第一個電弧產生的瞬間起到所有極電弧最終熄滅的瞬間止的時間間隔。

分斷時間：從機械開關電器的斷開瞬間開始時起，到燃弧時間結束瞬間止的時間間隔。
