高低壓開關柜是我們常見的電氣設備之一，但是開關柜里面都有些什么東西，它的主要構成有哪些，好多人都不是太了解。今天，中國第二大電力自媒體云回路就給大家介紹一下高低壓開關柜的主要組成。

高低壓開關柜應滿足GB3906-1991《3-35 kV交流金屬封閉開關設備》標準的相關要求。由柜體和斷路器二大部分組成，具有架空進出線、電纜進出線、母線聯絡等功能。柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

一、高低壓開關柜——柜體的材料:

1、冷扎鋼板或角鋼(用于焊接柜);

2、敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜).

3、不銹鋼板(不導磁性).

4、鋁板((不導磁性).

二、高低壓開關柜——柜體的功能單元：

1、母線室

母線室布置在開關柜的背面上部，作安裝布置三相高壓交流母線及通過支路母線實現與靜觸頭連接之用。全部母線用絕緣套管塑封。在母線穿越開關柜隔板時，用母線套管固定。如果出現內部故障電弧，能限制事故蔓延到鄰柜，并能保障母線的機械強度。

2、手車斷路器室

在斷路器室內安裝了特定的導軌，供斷路器手車在內滑行與工作。手車能在工作位置、試驗位置之間移動。靜觸頭的隔板（活門）安裝在手車室的后壁上。手車從試驗位置移動到工作位置過程中，隔板自動打開，反方向移動手車則完全復合，從而保障了操作人員不觸及帶電體。

3、電纜室

電纜室內可安裝電流互感器、接地開關、避雷器過電壓保護器以及電纜等附屬設備，并在其底部配制開縫的可卸鋁板，以確保現場施工的方便。

4、繼電器室

繼電器室的面板上，安裝有微機保護裝置、操作把手、保護出口壓板、儀表、狀態指示燈或狀態顯示器繼電器室內，安裝有端子排、微機保護控制回路直流電源開關、微機保護工作直流電源、儲能電機工作電源開關直流或交流，以及特殊要求的二次設備。

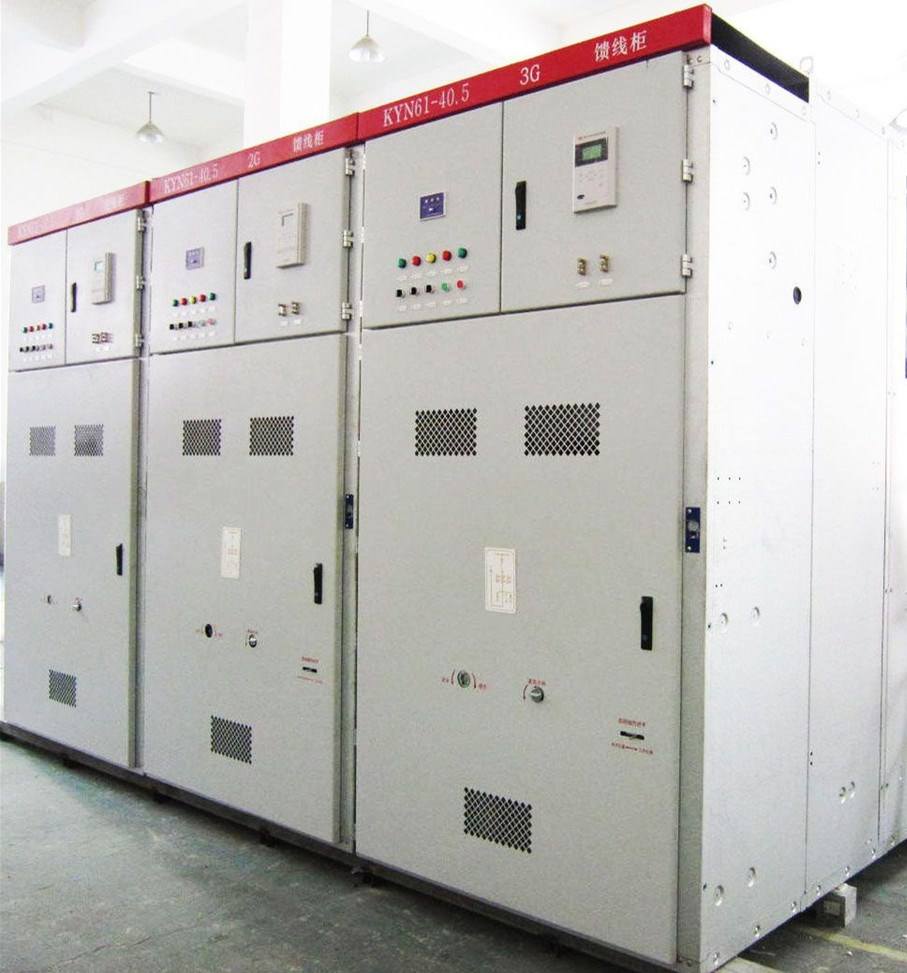

陜西高低壓開關柜

三、高低壓開關柜——柜內電器元件：

柜內常用一次電器元件（主回路設備）常見的有如下設備：

1、電流互感器簡稱CT[如：LZZBJ9-10]

2、電壓互感器簡稱PT[如:JDZJ-10]

3、接地開關[如:JN15-12]

4、避雷器(阻容吸收器)[如:HY5WS單相型;TBP、JBP組合型]

5、隔離開關[如:GN19-12、GN30-12、GN25-12]

6、高壓斷路器[如：少油型(S)、真空型(Z)、SF6型(L)]

7、高壓接觸器[如： JCZ3-10D/400A型]

8、高壓熔斷器[如：RN2-12、XRNP-12、RN1-12]

9、變壓器[如:SC(L)系列干變、 S系列油變]

10、高壓帶電顯示器[GSN-10Q型] <

11、絕緣件[如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套]

12、主母線和分支母線

13、高壓電抗器[如串聯型:CKSC和起動電機型:QKSG]

14、負荷開關[如:FN26-12(L)、FN16-12(Z)]

15、高壓?jiǎn)蜗嗖⒙?lián)電容器[如:BFF12-30-1] 等等

四、高低壓開關柜——二次元器件：

柜內常用的主要二次元件（又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和保護的低壓設備）,常見的有如下設備:1.繼電器2.電度表3.電流表4.電壓表5.功率表6.功率因數表7.頻率表8.熔斷器9.空氣開關10.轉換開關11.信號燈12.電阻13.按鈕14.微機綜合保護裝置等等。
